Visual Studio 2010 Beta2多层架构Layer Diagram(层次图)(2)

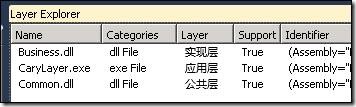

我们可以将项目绑定到我们设计的层上，上图公共层左上角的1代表只有一个条目绑定到该层上，我们可以通过Layer Explorer来查看所有绑定关系， 如下图：
我们可以将项目绑定到我们设计的层上，上图公共层左上角的1代表只有一个条目绑定到该层上，我们可以通过Layer Explorer来查看所有绑定关系，
如下图：

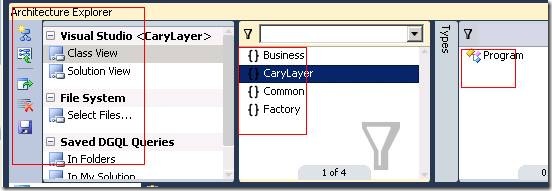

我们还可以通过Architecture Explorer将命名空间，类等绑定到某个层上面，如下图：

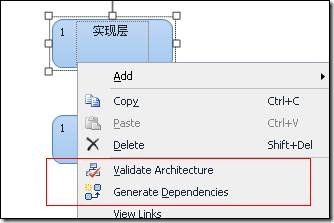

上面的工作都完成后，下面就是比较有意思的地方了，在层的右键中有两个选项，如下图：
1.验证架构（Validate Architecture）：可以检查出我们的程序是否破坏了层次图中的依赖关系，如果我们的程序中CaryLayer项目中的程序调用了Common项目中的类等就违反了我们设计好的层次图，在验证架构的时候就会失败。
2.生成依赖关系（Generate Dependencies）：可以根据我们程序中的调用关系生成层的依赖关系。

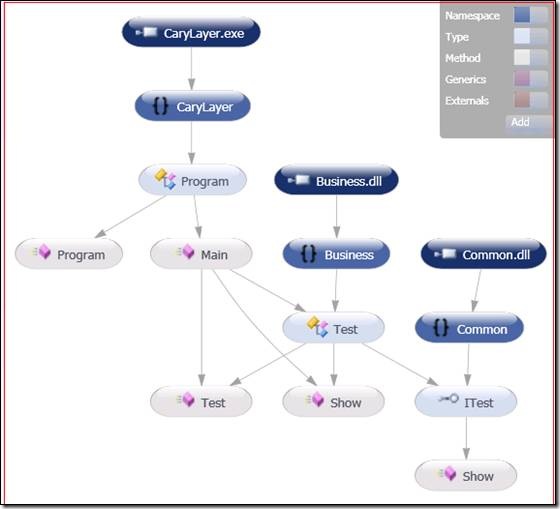

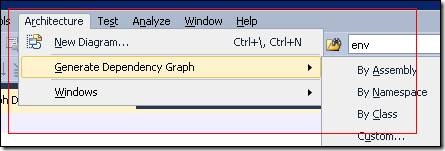

我们还可以生成很详细的依赖关系图包括程序集，类，命名空间等，如下图：
