Visual Studio 2010 Beta2多层架构Layer Diagram(层次图)

Visual Studio 2010中提供了架构和UML的支持，新增了一种ModelingProject类型项目.

下面是Visual Studio 2010 Beta2中层次图的工具箱：

我们就简单的画出我们最为熟悉的三层架构的层次图，UI-业务逻辑层-数据访问层，如下图：

我们不只可以简单的画出我们的层次架构，最重要的是他可以与我们的程序相结合，下面就举一个简单的例子来演示。

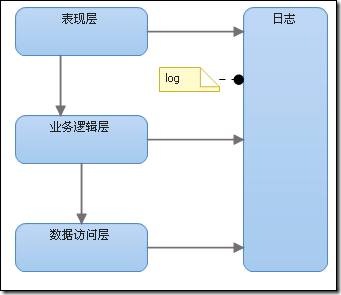

首先我们设计了下面程序层次架构：

然后建立几个项目，：

各个项目程序如下：

1. Business

namespace Business

{

    public class Test:ITest

    {

        public void Show()

        {

            Console.WriteLine("Test");

        }

    }

}

2.       CaryLayer

namespace CaryLayer

{

    class Program

    {

        static void Main(string[] args)

        {

            Test t1 = new Test();

            t1.Show();

        }

    }

}

1. Common

namespace Common

{

    public interface ITest

    {

        void Show();

    }

}
