使用UML建模之部署图设计元素实例分析(2)

时间:2009-12-21 11:47来源:未知 作者:admin 点击: 次
分享到：
5、连接（Association） 结点之间的连线表示系统之间进行交互的通信路径，这个通信路径称为连接（Association），如下图所示，连接中有网络协议。 6、结点

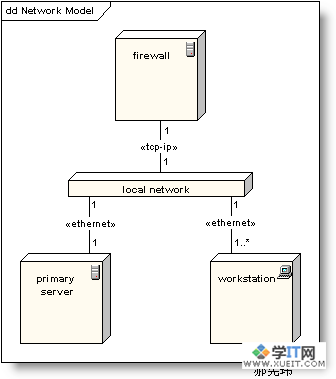

5、连接（Association）

    结点之间的连线表示系统之间进行交互的通信路径，这个通信路径称为连接（Association），如下图所示，连接中有网络协议。

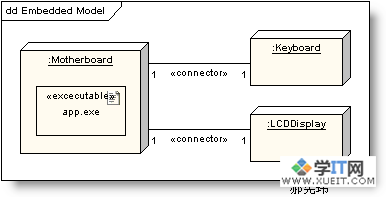

6、结点容器（Node as Container）

    一个结点可以包括其他的结点，比如组件或者物件，则称此结点为结点容器（Node as Container）。如下图所示，结点（Node）包容了物件（Artifact）。
