使用UML建模之部署图设计元素实例分析
下面给大家讲解一下UML建模中部署图的一些概念与设计元素的分析，再配合一些实例来讲解，希望本文对你有用，开始吧。
一、部署图简介（Deployment Diagram Introduction）
二、部署图元素（Deployment Diagram Elements）
1、结点（Node）
2、结点实例（Node Instance）
3、结点类型（Node Stereotypes）
4、物件（Artifact）
5、连接（Association）
6、结点容器（Node as Container）
三、部署图项目示例（Deployment Diagram Example）
1、Web Server服务器
2、Web访问量分流设备
3、FTP Server And Session Server服务器
4、DB Server服务器
5、App Server服务器
6、FrieWall防火墙
7、User Client
四、总结
一、部署图简介（Deployment Diagram Introduction）
部署图描述的是系统运行时的结构，展示了硬件的配置及其软件如何部署到网络结构中。一个系统模型只有一个部署图，部署图通常用来帮助理解分布式系统。
二、部署图元素（Deployment Diagram Elements）
1、结点（Node）
结点是存在与运行时的代表计算机资源的物理元素，可以是硬件也可以是运行其上的软件系统，比如64主机、Windows server 2008操作系统、防火墙等。结点用三维盒装表示，如下图：
2、结点实例（Node Instance）
结点实例名称格式如下
Node Instance : node
与结点的区别在于名称有下划线和结点类型前面有冒号，冒号前面可以有示例名称也可以没有示例名称，如下图
3、结点类型（Node Stereotypes）

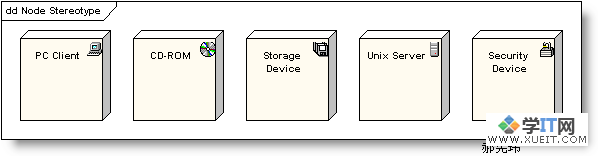

结点类型有：«cdrom», «cd-rom», «computer», «disk array», «pc», «pc client», «pc server», «secure», «server», «storage», «unix server», «user pc»，并在结点的右上角用不同的图标表示，如下图
4、物件（Artifact）
物件是软件开发过程中的产物，包括过程模型（比如用例图、设计图等等）、源代码、可执行程序、设计文档、测试报告、需求原型、用户手册等等。物件表示如下，带有关键字«artifact»和文档图标
