第七讲 光源处理
其中大部分属性与PointLight节点含义相同，所不同的有：
direction --灯光方向，默认值为[0 0 -1]
intensity -- 灯光亮度，默认值为1，取值范围为0~1
beamWidth -- 内部立体角(弧度) ，默认值为1.570796(180度)，假如beamWidth > cutOffAngle, beamWidth 会重新设为和 cutOffAngle相等。
cutOffAngle --外部立体角(弧度)，默认值为0.785398(90度)。
上述参数含义和关系可以用下图来表示：
示例代码如下：
结果如下图所示：
在X3D场景空间中，可以使用点光源节点(PointLight)、平行光源节点(DirectionalLight)和聚光性光源节点(SpotLight)来处理造型物体的光照明亮程度。
本讲就来介绍这三个节点的属性及其使用方法。
一、 点光源节点(PointLight)
PointLight 是一个点光源，它向所有的方向发射光线。光线照亮所有的几何对象，也不会被几何形体遮挡而形成阴影。其主要属性如下表所示：

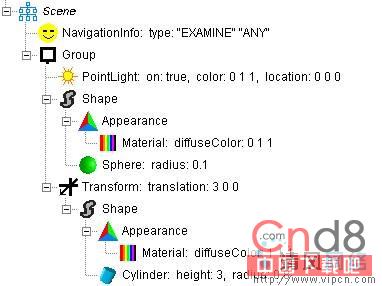

简单的示例代码如下：

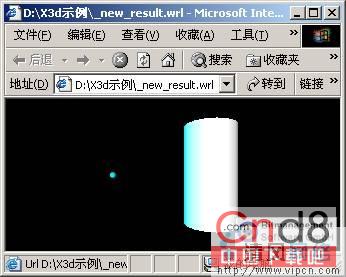

说明：我们先在点光源位置处构造一个与光源颜色相同的小球，然后在(3,0,0)处构造一个圆柱体。结果如下图所示，注重圆柱体的颜色。

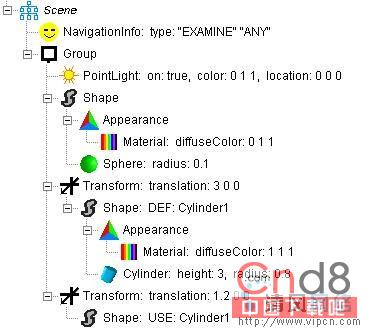

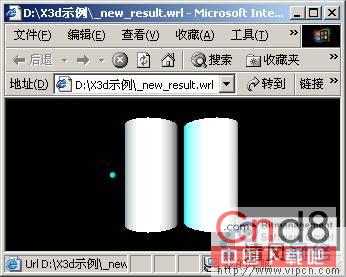

若在光源和圆柱体之间在加一个相同圆柱体，试比较这两上圆柱体的效果。代码如下：
结果如下图所示：
二、聚光性光源节点(SpotLight)
SpotLight 是一个聚光性光源节点。它只照亮指定圆锥范围内的几何体。它的主要属性如下：
其中大部分属性与PointLight节点含义相同，所不同的有：
direction --灯光方向，默认值为[0 0 -1]
intensity -- 灯光亮度，默认值为1，取值范围为0~1
beamWidth -- 内部立体角(弧度) ，默认值为1.570796(180度)，假如beamWidth > cutOffAngle, beamWidth 会重新设为和 cutOffAngle相等。
cutOffAngle --外部立体角(弧度)，默认值为0.785398(90度)。

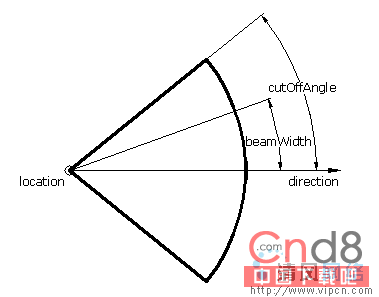

上述参数含义和关系可以用下图来表示：

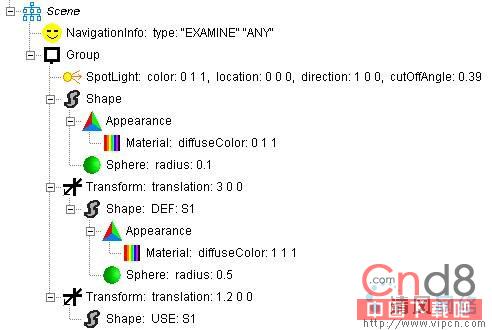

示例代码如下：

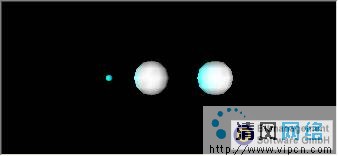

结果如下图所示：
三、 平行光源节点(DirectionalLight)
DirectionalLight 创建了一个平行光线来来照亮几何体。由于光线从无限远处平行照射，所以不需要考虑光源的位置。DirectionalLight 节点的光不随距离变化而衰减，其主要属性如下表所示：

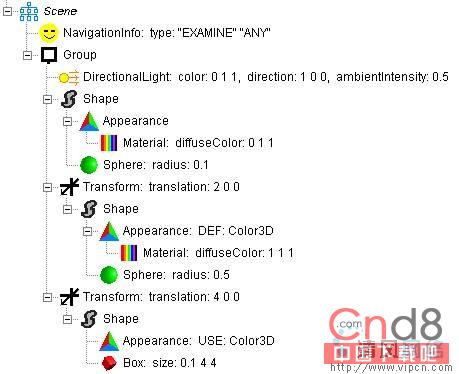

示例如下：

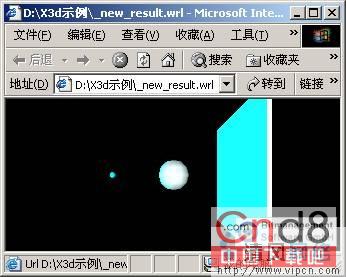

结果如下图所示：
至此，我们对X3D场景的光源有了一定的了解，在下一讲中，我们将讨论纹理映射。
